软件架构图是系统设计的蓝图，对于以提供稳定、可靠、高效服务为核心的基础软件服务（如数据库、消息队列、缓存、API网关等）而言，其架构图的清晰性与规范性尤为重要。一个标准的架构图编写模板，能够确保架构意图的有效传达，促进团队内外的技术对齐与高效协作。本文提供一个针对基础软件服务绘制架构图的实用模板，涵盖核心要素、绘制原则与典型范例。

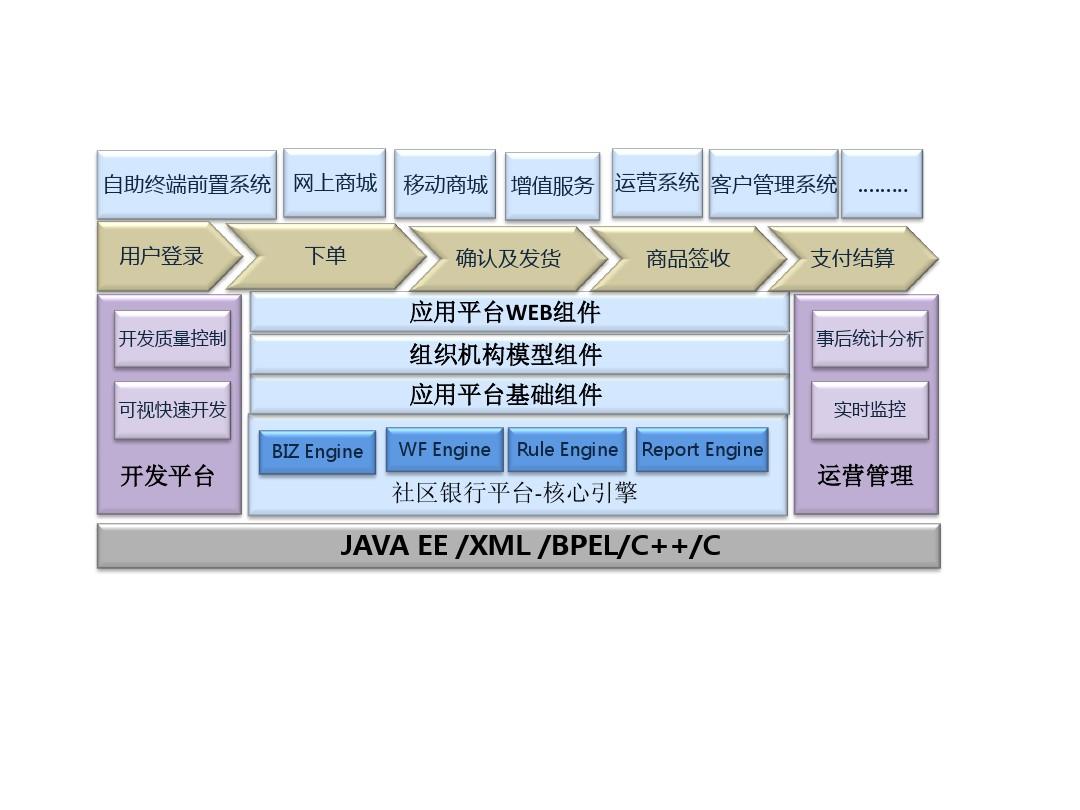

一、 架构图的核心构成要素

一个完整的基础软件服务架构图，应包含以下几个关键部分：

1. 标题与图例：明确标识架构图的名称（如“XX消息队列服务架构V2.0”）和版本。图例用于解释图中使用的图形、颜色、线条（如实线、虚线）所代表的含义（如：蓝色方框代表服务，虚线箭头代表异步调用）。

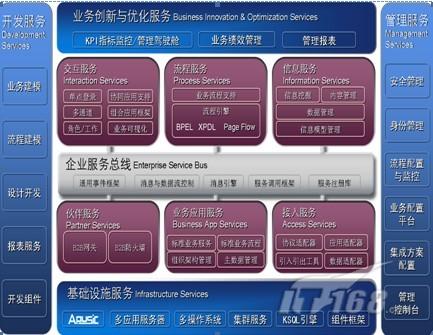

1. 层级与边界：清晰划分架构层次是基础。通常采用分层视图：

• 用户/客户端层：展示调用或使用该服务的终端用户、外部系统或上游应用。

• 接入层/网关层：对于对外暴露的服务，应展示负载均衡器、API网关、安全认证组件等。

• 核心服务层：这是架构的核心，详细展示服务本身的核心组件及其内部关系。例如，对于一个分布式缓存服务，需包含代理节点、数据节点、集群管理节点等。

• 数据持久层：展示服务所依赖的底层存储，如对象存储、块存储、分布式文件系统或数据库。

• 运维支撑层：展示监控、日志、配置中心、服务注册与发现等保障服务稳定运行的支撑系统。

1. 组件与实体：使用统一的图形（如矩形、圆柱体）代表不同的实体，如：

• 进程/服务：用矩形表示，内部标注服务名称（如 Auth-Service）。

• 数据存储：用圆柱体或数据库图标表示（如 MySQL, Redis Cluster）。

• 外部系统：用不同颜色或样式的方框区分第三方服务或依赖。

1. 连接与关系：使用带箭头的线条表示组件间的交互关系，并建议在线条旁用简短文字标注协议或数据流性质（如 HTTP/1.1, gRPC, Pub/Sub, Sync Replication）。区分同步调用（实线箭头）、异步消息（虚线箭头）、数据流（无箭头或管道符号）。

1. 关键标注与说明：在图的空白处或另附文档，对架构中的关键设计决策、非功能性特性（如高可用机制、数据一致性模型、伸缩策略）、部署规模（如节点数量）以及已知的瓶颈或风险进行简要说明。

二、 绘制原则与最佳实践

1. 一图一视角：避免在一张图中混杂多种视角（如逻辑视图、部署视图、开发视图）。对于基础服务，建议优先绘制 逻辑/组件架构图，再根据需要补充部署架构图。
2. 保持简洁：避免过度追求细节而丧失可读性。高层架构图应聚焦于主要组件和关键数据流，细节可拆分到子系统的详细设计图中。
3. 一致性：在整个项目或组织内，尽量统一图形、颜色、线条的语义，降低理解成本。
4. 工具辅助：使用专业的绘图工具（如Draw.io, Lucidchart, Visio，或代码化工具如PlantUML、Mermaid）以保证图形的规范性与可维护性。

三、 模板应用示例：一个分布式缓存服务架构图

标题： Global Distributed Cache Service - 逻辑架构图

核心图示（文字描述）：
1. 客户端层：多个应用服务器通过缓存客户端SDK发起请求。
2. 接入层：请求首先到达一组无状态的代理节点，负责协议解析、请求路由和简单的负载均衡。
3. 核心服务层：
- 数据分片节点：多个节点组成集群，每个节点负责一部分数据（基于一致性哈希）。节点间有数据同步链路（虚线箭头，标注Paxos/Raft）。

• 配置管理节点：一个独立的小集群（如3节点），负责管理集群元数据、节点状态和分片映射关系。

1. 数据持久层：可选地，部分数据分片节点通过异步方式将数据快照备份到对象存储(S3)中（虚线箭头标注Backup）。
2. 运维支撑层：

• 监控Agent部署在所有节点上，将指标上报至监控中心(Prometheus)。

• 所有日志通过日志采集器发送至集中式日志系统(ELK)。

• 配置管理节点的信息注册到服务注册中心(Consul/ZooKeeper)，供代理节点发现。

关键标注：
- 高可用：数据节点与配置管理节点均采用多副本，自动故障切换。
- 一致性：提供会话一致性，支持强一致性读选项（代价为更高延迟）。
- 伸缩性：通过调整分片数及节点数实现水平扩展。

通过遵循上述模板与原则，团队可以为各类基础软件服务（数据库、消息队列、API网关等）绘制出清晰、标准、信息量丰富的架构图，这不仅是优秀技术文档的基石，也是确保系统长期可维护性与可演进性的关键一步。
